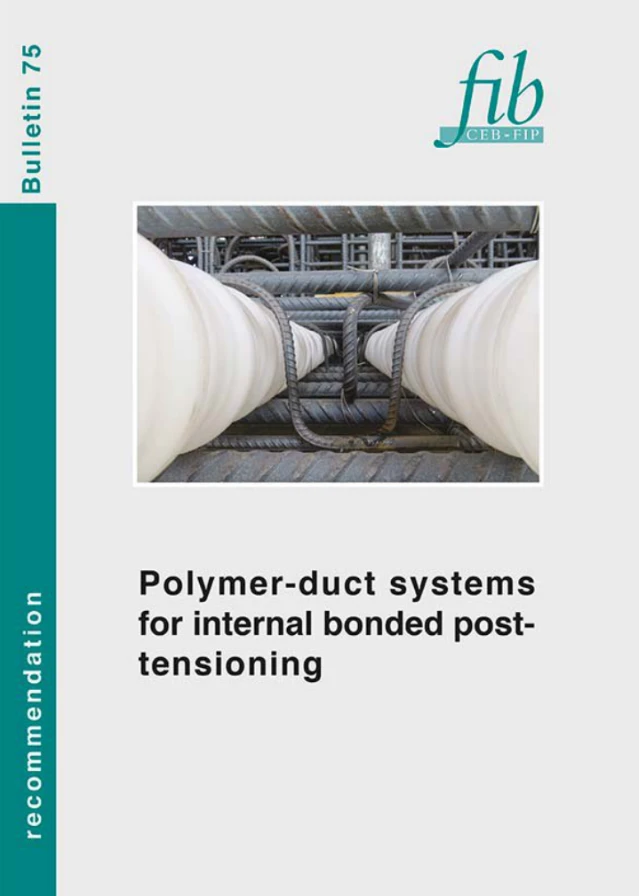

Dans l’ingénierie des ponts précontraints post-contraints, les conduits ondulés en polymère sont des composants essentiels pour protéger les câbles de précontrainte et garantir l’intégrité du coulis. L'acceptation des matériaux entrants et les essais de type initiaux doivent être strictement conformes aux spécifications techniques internationales largement acceptées pour les systèmes de conduits en polymère pour la post-tension interne collée (par exemple, fib Bulletin 75).
Dans ces spécifications, les propriétés de traction du polymère de base et la résistance aux charges longitudinales des ensembles de conduits sont définies comme deux éléments d'essai mécanique obligatoires distincts. Néanmoins, de nombreux personnels de test et de construction de sites confondent leurs domaines d'application respectifs, ce qui entraîne une exécution incorrecte des tests et une mauvaise évaluation des critères d'acceptation. Cet article explique les différences fondamentales entre les deux essais en référence aux clauses de spécification : l'essai de traction évalue la résistance inhérente du matériau du conduit, tandis que l'essai de résistance à la charge longitudinale vérifie la fiabilité des interfaces joint-coupleur. Les deux tests sont indispensables.
1. Essai de traction : évaluation du matériau de base du conduit
Ce test détermine les caractéristiques mécaniques fondamentales du matériau de base polymère des conduits ondulés, notamment la limite d'élasticité, l'allongement à la rupture et le module de traction. Il vérifie si le matériau de base du conduit a une résistance et une ténacité suffisantes pour atténuer les risques de fissuration et de rupture fragile du conduit.
En bref : il évalue la résistance intrinsèque et la capacité de déformation du matériau du conduit polymère.
01 Échantillon d'essaiÉchantillons standards découpés à partir de segments de conduits ondulés simples, sans coupleurs, plaques d'ancrage ou composants assemblés supplémentaires. Seul le matériau de base du conduit en PEHD est évalué.
02 Mode de chargement et de défaillanceLes échantillons de conduits standard sont serrés dans une machine d'essai de matériaux universelle et étirés à une vitesse constante prescrite jusqu'à ce qu'une fracture se produise dans le matériau de base du conduit. La courbe force-déplacement est enregistrée tout au long de l'essai. Une attention particulière est portée à la déformation plastique et à la localisation des fractures ; la défaillance doit se produire dans le polymère de base, et non au niveau d'une interface de joint.
Machine d'essai de matériaux universelle Nake

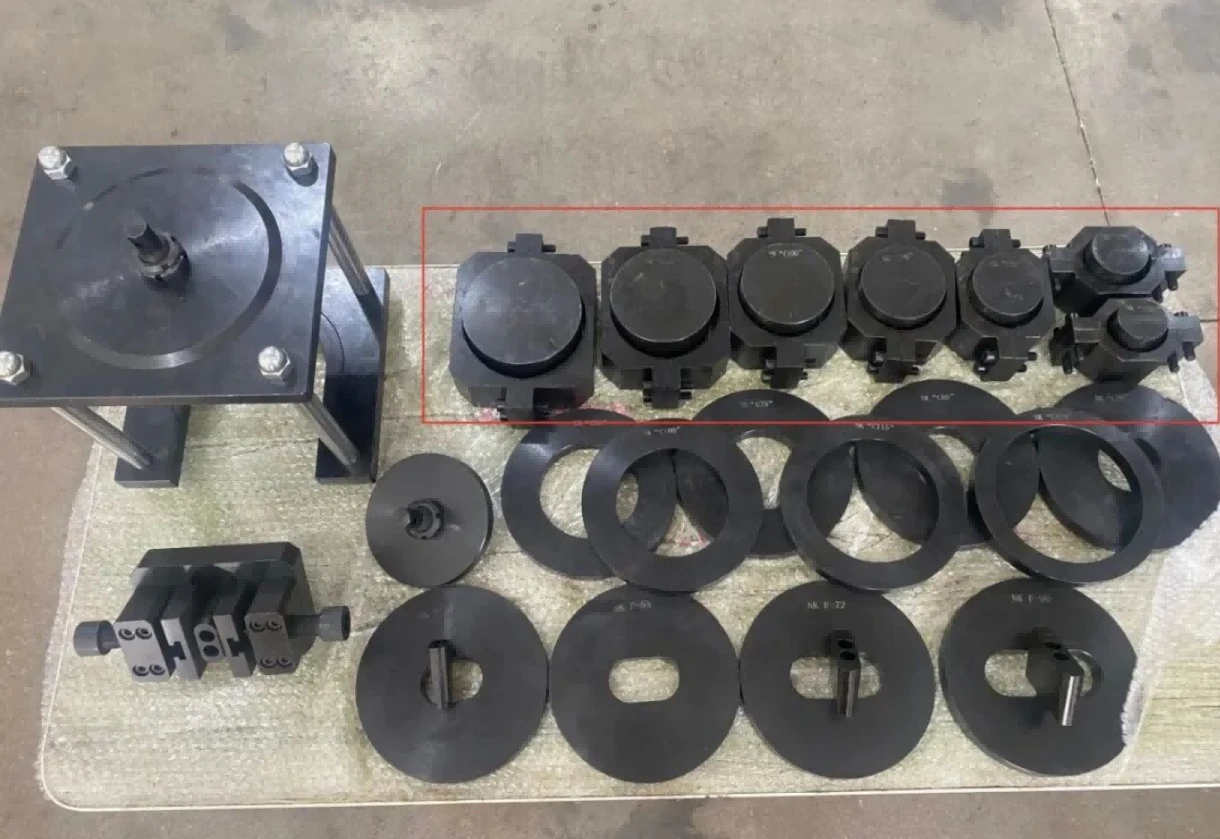

Une paire de poignées dédiées pour chaque taille de conduit, installées aux deux extrémités
03 Importance techniqueCe test contrôle la qualité du matériau polymère brut pour les conduits. Une résistance à la traction ou un allongement insuffisant peut entraîner des dommages aux conduits et des fuites de coulis lors de la tension des tendons ou du coulage du béton, ce qui peut entraîner la défaillance de l'ensemble du système de précontrainte.
2. Test de résistance à la charge longitudinale : évaluation de la robustesse des assemblages de joints
Ce test évalue les performances de liaison et d'ancrage de l'interface assemblée composée d'une plaque de support d'ancrage, d'un coupleur de conduit et d'un conduit ondulé. Il simule les conditions de chargement des joints lors des opérations de tension du pont et vérifie la résistance à la séparation et au glissement des joints.
En bref : il examine les performances de verrouillage des interfaces conduit-raccord et ancrage.
01 Échantillon d'essaiAssemblage complet assemblé : segment de conduit ondulé plus coupleur dédié plus plaque d'appui d'ancrage. Un segment de conduit autonome n'est pas suffisant pour ce test.
02 Mode de chargement et de défaillanceLa charge de traction axiale est appliquée à l'interface du joint par étapes incrémentielles jusqu'à ce que la séparation de l'interface entre le coupleur et le conduit, le retrait de l'assemblage d'ancrage ou le désengagement du joint ait lieu. Une défaillance se produit à l’interface du coupleur de conduit ; la fracture du matériau du conduit de base n’est pas le mode de défaillance attendu.
Appareil d'essai pour essai de résistance à la charge longitudinale des conduits
Appareil d'essai pour essai de résistance à la charge longitudinale des conduits
Photographie de terrain d'une configuration d'essai de résistance à la charge longitudinale d'un conduit
03 Importance techniqueDes forces de traction importantes sont transférées via les têtes d'ancrage lors de la précontrainte des ponts. Une résistance insuffisante à la charge longitudinale peut provoquer un glissement du joint lors de la mise en tension. Cela compromettrait la protection des câbles de précontrainte et romprait le canal de coulis, introduisant ainsi des risques critiques pour la sécurité structurelle. Cette vérification représente une exigence renforcée dans les spécifications internationales des systèmes de conduits en polymère.
Tableau comparatif des principales différences entre les deux tests
| Article de comparaison | Essai de traction | Essai de résistance à la charge longitudinale |
|---|---|---|
| Clauses de spécification de référence | Exigences relatives aux propriétés des matériaux référencées dans le Bulletin fib 75, clause 5.2 (méthode d'essai ISO 527) | Résistance à la charge longitudinale du système de conduits référencée dans le fib Bulletin 75, clause 6.3, procédure d'essai, annexe A.3 |
| Évaluation de base | Performances mécaniques du matériau polymère de base du conduit | Fiabilité du collage et de l’ancrage des joints et interfaces d’assemblage |
| Échantillon d'essai | Échantillon de segment de conduit ondulé simple | Ensemble assemblé : conduit ondulé + coupleur + plaque de support d'ancrage |
| Emplacement de défaillance prévu | Fracture du matériau du conduit à base de polymère | Séparation d'interface entre le conduit et le joint de coupleur |
| Critères d'acceptation | Limite d'élasticité, allongement à la rupture | Charge de résistance longitudinale ultime, pas de glissement d'interface |
| Risque traité | Fissuration fragile et qualité inférieure des matières premières des conduits | Glissement des joints et perte des performances d’étanchéité lors de la mise en tension |
