Appareil de test de charge de point portable

Utilisations et fonctionnalités principales

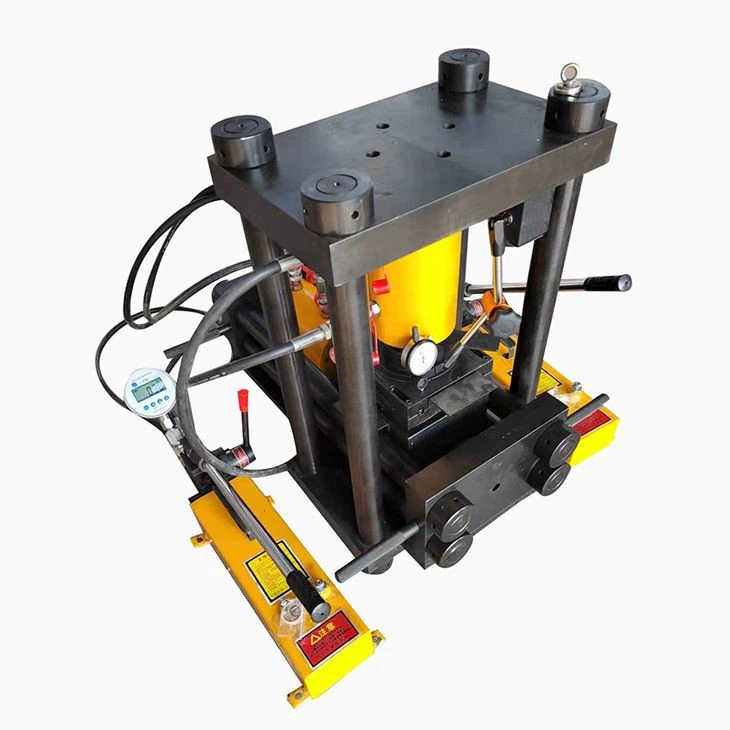

YYT -500 Machine de test de cisaillement direct de roche portable (Tester multifonction des propriétés mécaniques de roche et de sol portables) est principalement utilisée pour le test des propriétés mécaniques de la roche et du sol . en remplaçant diverses luminaires, les différents tests suivants peuvent être effectués:

Test de déformation de la roche;

Test de résistance à la compression des roches;

Test de résistance à la traction en roche;

Test de résistance à la charge du point de roche (il peut effectuer les tests de compression et de traction de noyaux de diamètre moyen à petit et d'échantillons irréguliers de plates-formes de forage domestiques .) . La résistance à la compression minimale peut être testée à 5MPA (roche douce), et le maximum peut être testé à n'importe quelle roche dure);

Test de cisaillement direct de la roche complète (adaptée aux noyaux de diamètre moyen à petit des plates-formes de forage et des cylindres rectangulaires avec une section transversale de 5cmx5cm);



Test de cisaillement direct de la surface de la structure de la roche et de la roche faible (adaptée aux échantillons irréguliers qui ne sont pas faciles à traiter et à former);

Test de cisaillement direct du sol (il teste directement l'indice de résistance au cisaillement du sol de carotage de forage, la zone de cisaillement peut être plus grande que la zone du coupe-bague);

Test de cisaillement direct du sol rocheux concassé à l'état naturel ou saturé (sol rocheux écrasé de sable avec une taille de particules de gravier inférieure ou égale à 2 . 0cm).

L'instrument a les caractéristiques de la conception raisonnable, de la structure compacte, du traitement fin, de la petite taille, du léger poids, de l'emballage détachable, de la manipulation facile, de l'installation facile sur le site, facile à utiliser, à un test rapide, à une maintenance pratique et à un prix bas . Par conséquent, il peut être largement utilisé dans les tests sur le terrain des équipes géologiques d'ingénierie, des équipes de test, des collèges et des universités et des chercheurs scientifiques., des collèges et des universités et des unités de recherche scientifique .

Dimensions: hauteur 670 mm, longueur 770 mm, largeur 430 mm;

Poids: 300 kg (y compris deux pompes à huile et divers accessoires);

Prise verticale: sortie maximale 500kn (50 tonnes), course maximale 60 mm;

Prise horizontale: sortie maximale 500kn (50 tonnes), course maximale 60 mm;

Convient pour la taille de l'échantillon;

1) Test de déformation de la roche et de résistance à la compression: ф50mm -56 mm ou 50m × 50mm, h =100-112 mm;

2) Test de résistance à la traction de roche: ф =50-56 mm, h =50-56 mm;

3) Test de résistance à la charge du point de roche: L, W, H sont tous 40-60 mm, et les six faces d'extrémité sont aussi parallèles que possible;

4) Test de cisaillement direct de la roche complète (échantillon régulier): ф =50 mm, 56 mm, 71,5 mm, 90 mm et autres cylindres, h =50-100 mm; Coupe du cylindre carré de 50 mm × 50 mm;

5) Test de cisaillement direct de la surface structurelle et de la roche faible (échantillon irrégulier): l inférieur ou égal à 160 mm, w inférieur ou égal à 140 mm, h inférieur ou égal à 160 mm;

6) Test de cisaillement direct du sol: ф =90 mm, h =30 mm;

7) Test de cisaillement direct du sol écrasé: taille des particules de gravier inférieure ou égale à 2,0 cm, volume de boîte de cisaillement L =160 mm, w =140 mm, h =160 mm, v =35 cm 3.}, V =35 cm 3.

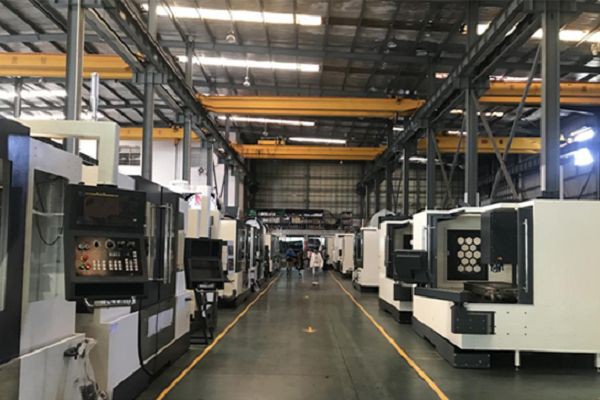

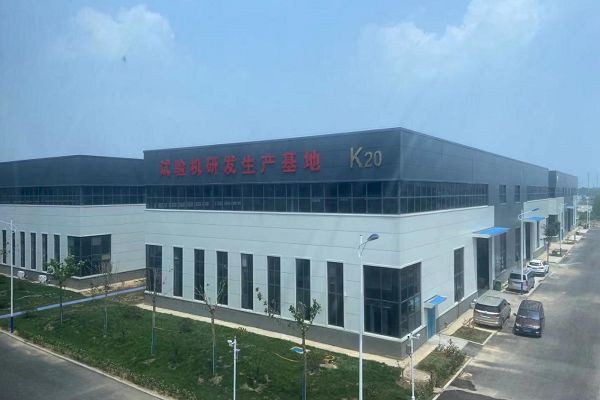

Notre force:
